FAKRO KOŁNIERZ ESV DUO 40 55x78

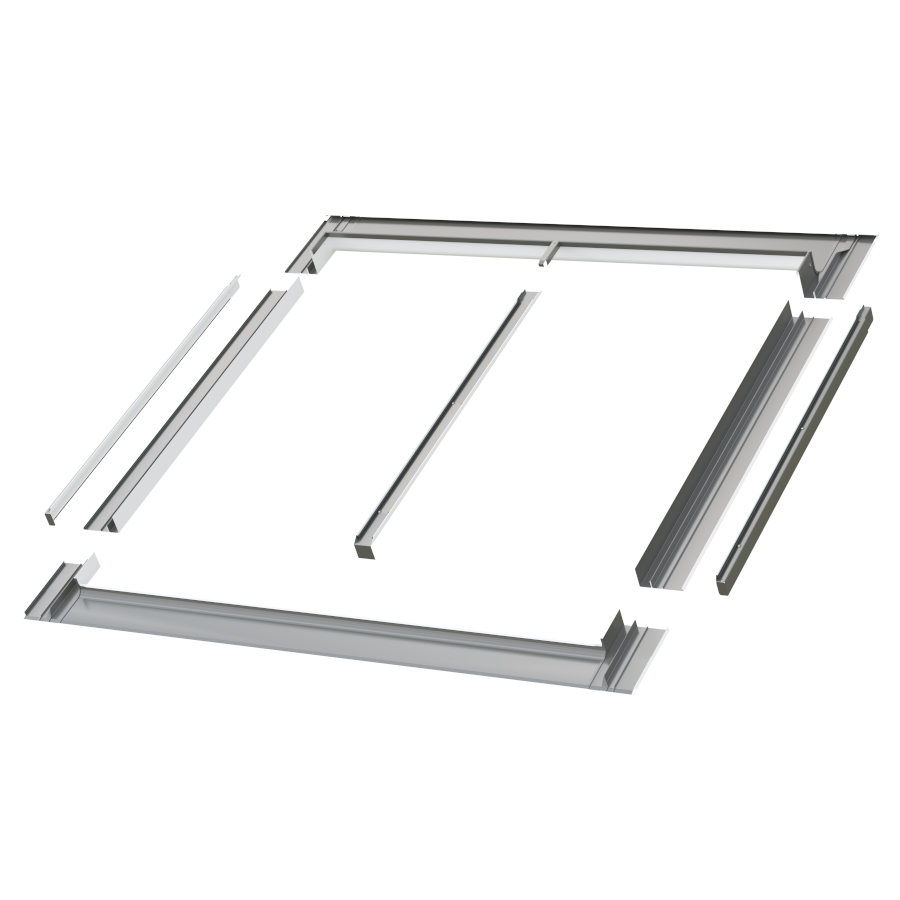

FAKRO ESV DUO 40 łączy dwa okna ustawione obok siebie w zwarte poziome przeszklenie. Wspólne elementy górny i dolny obejmują oba okna, dzięki czemu nie jest to para niezależnych kołnierzy pojedynczych.
Ta odmiana służy do połączenia z cienkim pokryciem o płaskiej powierzchni. Należy uwzględnić sumę warstw i zakładów przy obróbce, a typ kołnierza dopasować do rzeczywistego materiału pokrycia.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Rodzaj pokrycia | Cienkie pokrycie płaskie |
| Odległość między oknami w układzie DUO | 40 mm |
| Rozmiar nominalny | 55 × 78 |
| Kod produktu | 883601 |
Dobór i montaż
Układ DUO wymaga właściwie dobranej krokwi pomocniczej XR i zgodnych rozmiarów okien. Rozmiar kołnierza, odstęp i element konstrukcyjny trzeba zamawiać jako pasujący układ; nie zakładaj, że krokiew jest częścią kołnierza.
Dobierz kołnierz do pełnego oznaczenia i generacji okna, wymiaru nominalnego oraz pokrycia. Podobny symbol lub zgodny kolor nie wystarczają do potwierdzenia zgodności.
Sprawdź dopuszczalne nachylenie dachu, głębokość osadzenia, wysokość lub grubość pokrycia i zawartość dostawy w dokumentacji konkretnego indeksu. Warstwy izolacyjne po stronie wnętrza i pod pokryciem należy dobrać jako część całego połączenia.
