Kołnierze EU_/B przeznaczone są wyłącznie do nowej serii okien kolankowych B_L. Kołnierze umożliwiają szczelne połączenie okna dachowego dowolnej konstrukcji montowanego w połaci dachu z oknem kolankowym osadzonym w ścianie pionowej.

Kołnierze dostępne są w trzech typach pozwalających montować okno dachowe na trzech różnych głębokościach w konstrukcji dachu: N (+ 3 cm), V (0) oraz J (– 3 cm) - na indywidualne zamówienie. Standardowa głębokość montażu okna dachowego z zastosowaniem kołnierza to V – wersja EUV/B.

Kołnierz EUV/B jest uniwersalny i umożliwia montaż okna dachowego w większości pokryć dachowych (S, Z,H), natomiast kołnierz EUV-L/B służy do montażu okna w pokryciu łuskowym (2 warstwy po 5mm).

Kołnierz EU_/B standardowo przystosowany jest do montażu pojedynczego zespołu kolankowego. Występuje również w wersji modułowej umożliwiającej połączenie zespołów kolankowych w grupy poziome.

Kołnierz kolankowy dobierany jest na podstawie wymiaru okna dachowego.


Zakres montażu w dachach o spadku:

• od 15° do 55° dla głębokości osadzenia V, N
• od 30° do 55° dla głębokości J.

Kołnierz do zespolenia kolankowego EUV/B składa sie z kołnierza uszczelniającego do okna dachowego, z elementów łączących okno dachowe z oknem pionowym oraz z oblachowania wyciętych części okapu o długości 120 cm.

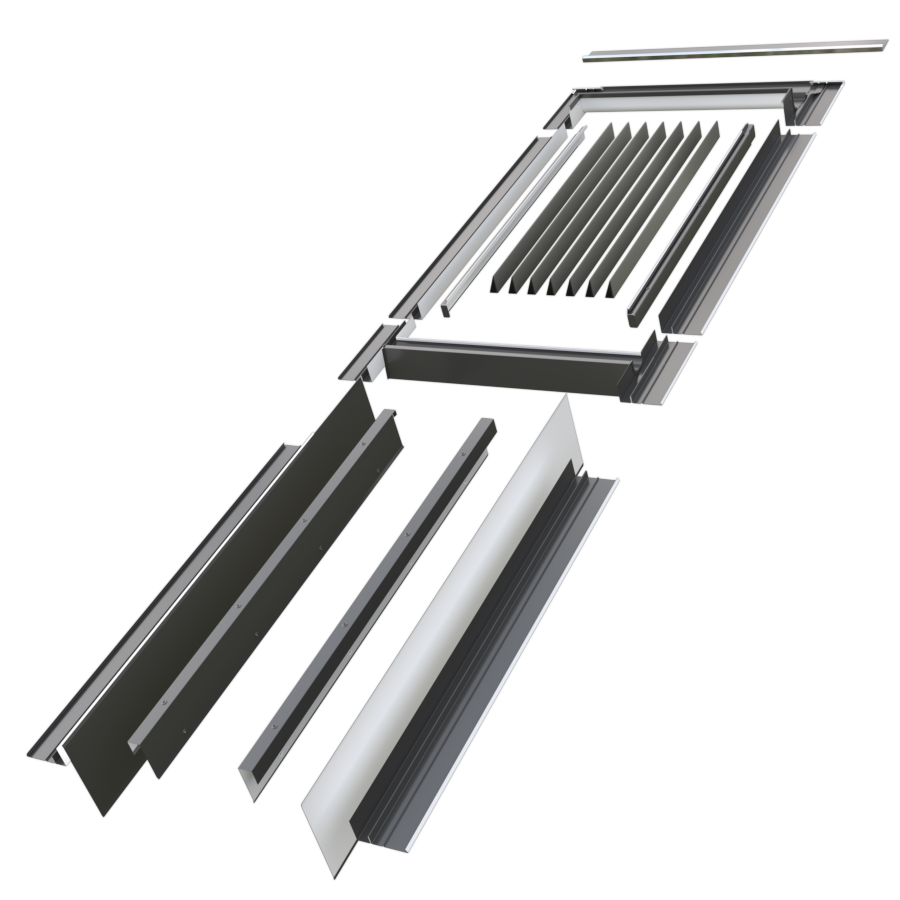

Elementy kołnierza:
1 — kołnierz do okna dachowego (bez elemetu dolnego);
2 — element łączący dwa okna;
3 — nakładka uszczelniająca z blachy aluminiowej;
4 — rynny boczne okapu;
5— wiatrownica maskująca wycięte elementy okapu;
6 — profil maskujący.
7 — docieplający pasek z wełny owczej

 Instrukcja montażu:

• EUN/B, EUV/B, EUJ/B
• EUN-L/B, EUV-L/B, EUJ-L/B
