FAKRO kołnierz EUV/B 134x98
towar niedostępny

Opis

Kołnierze do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B
Kołnierze EU_/B przeznaczone są wyłącznie do nowej serii okien kolankowych B_L. Kołnierze umożliwiają szczelne połączenie okna dachowego dowolnej konstrukcji montowanego w połaci dachu z oknem kolankowym osadzonym w ścianie pionowej.
Kołnierze dostępne są w trzech typach pozwalających montować okno dachowe na trzech różnych głębokościach w konstrukcji dachu: N (+ 3 cm), V (0) oraz J (– 3 cm) - na indywidualne zamówienie. Standardowa głębokość montażu okna dachowego z zastosowaniem kołnierza to V – wersja EUV/B.
Kołnierz EUV/B jest uniwersalny i umożliwia montaż okna dachowego w większości pokryć dachowych (S, Z,H), natomiast kołnierz EUV-L/B służy do montażu okna w pokryciu łuskowym (2 warstwy po 5mm).
Kołnierz EU_/B standardowo przystosowany jest do montażu pojedynczego zespołu kolankowego. Występuje również w wersji modułowej umożliwiającej połączenie zespołów kolankowych w grupy poziome.
Kołnierz kolankowy dobierany jest na podstawie wymiaru okna dachowego.
Zakres montażu w dachach o spadku:
- od 15° do 55° dla głębokości osadzenia V, N
- od 30° do 55° dla głębokości J.

Budowa kołnierza
Kołnierz do zespolenia kolankowego EUV/B składa sie z kołnierza uszczelniającego do okna dachowego, z elementów łączących okno dachowe z oknem pionowym oraz z oblachowania wyciętych części okapu o długości 120 cm.

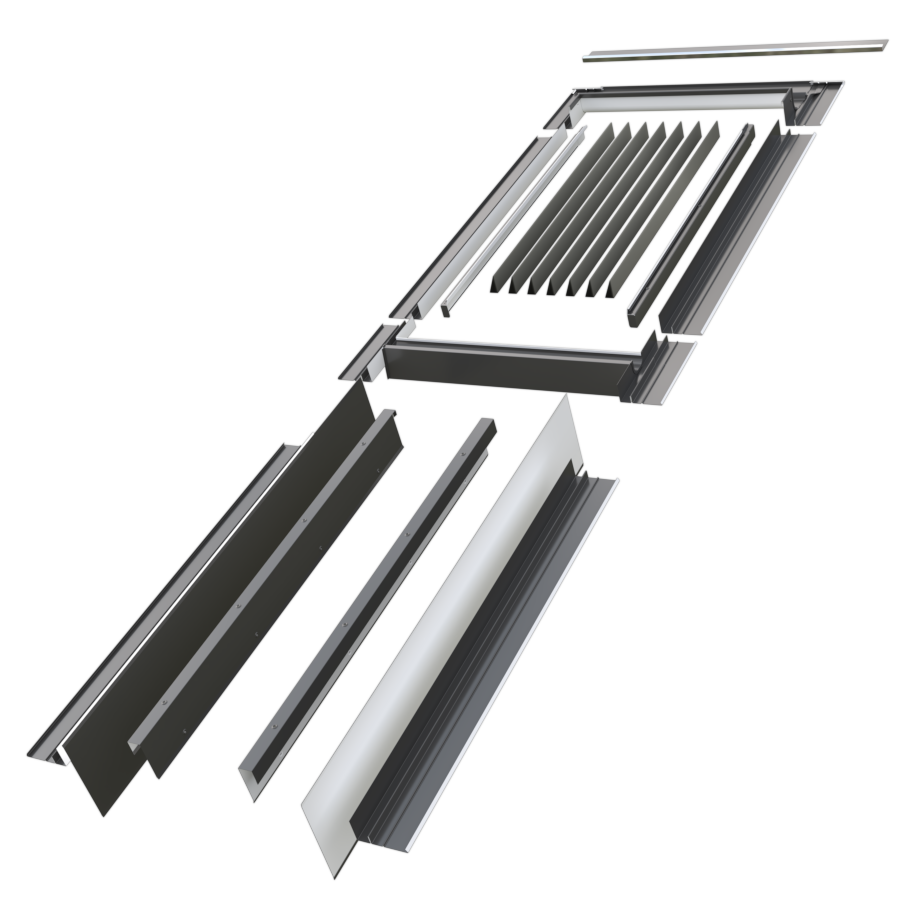

Elementy kołnierza:
1 — kołnierz do okna
dachowego (bez elemetu dolnego);
2 — element łączący dwa
okna;
3 — nakładka uszczelniająca z blachy
aluminiowej;
4 — rynny boczne okapu;
5—
wiatrownica maskująca wycięte elementy okapu;
6 — profil
maskujący.
7 — docieplający pasek z wełny owczej
Instrukcje i wsparcie
Instrukcja montażu:
Dane techniczne
Rozmiar | 134x98 |
Czas produkcji w przypadku braku towaru / Zapytaj o dostępność produktu 790-272-770 | 12 dni roboczych |
Kolor oblachowania zewnętrznego | RAL 7022 szarobrązowy |
Kołnierze standardowe | do pokryć falistych |
