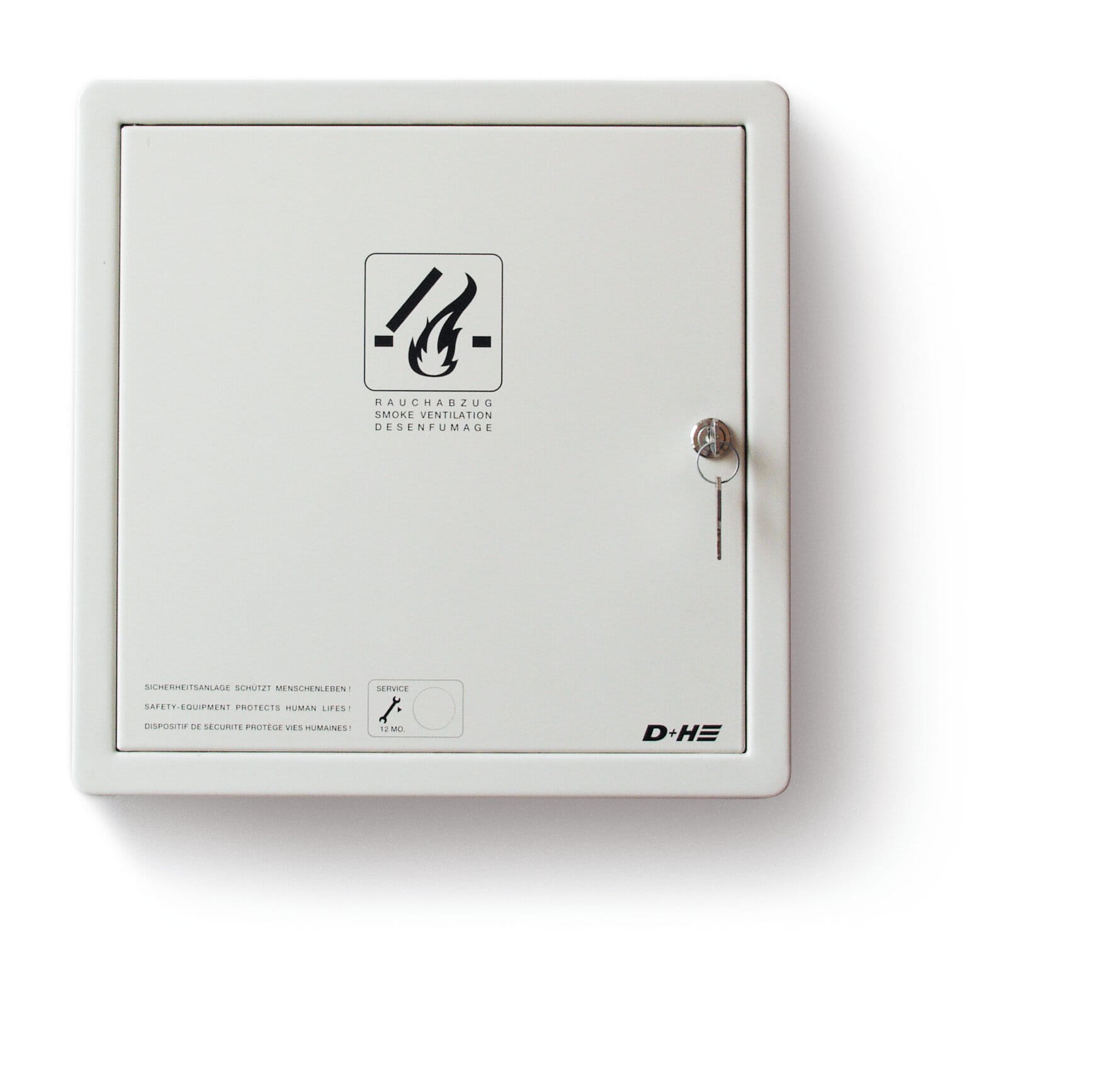

FAKRO centrala RZN 4408-K

*** UWAGA

Przed ewentualnym zamówieniem proszę o weryfikację ilości, wymiarów i typów niezbędnych produktów oraz kołnierza uszczelniającego

w odniesieniu do konstrukcji i pokrycia dachu mającego mieć zastosowanie.

Centrala oddymiania RZN służy do sterowania oknem FSP w przypadku

pożaru, a także do codziennego wentylowania budynku.

Można do niej podłączyć:

· czujniki dymu OSD 23,

· deszczu ZRD,

· przyciski alarmowe RT 42 lub RT 45,

· przełączniki wentylacji LP1

Centralka na co dzień pracuje w trybie monitorowania. W wypadku pożaru czujnik dymu wysyła sygnał do centrali, a ta z kolei

automatycznie otwiera okno. Z uwagi na bezpieczeństwo centrala posiada własne źródło zasilania (awaryjnego). Pozwala ono na działanie

centrali w trybie monitorowania przez 72 h.

* Centrala RZN 4402-K – obsługuje maksymalnie jedno okno oddymiające FSP.

* Centrala RZN 4404-K – obsługuje maksymalnie dwa okna oddymiające FSP.

* Centrala RZN 4408-K – obsługuje maksymalnie cztery okna oddymiające FSP.

*Możliwe jest zamiennie zastosowanie centralki do obsługi okien FSP P1 dopasowując konstrukcję systemu do ewentualnego projektu.

Przełącznik wentylacji LP1 - stosowany w zestawach oddymiających, służy do codziennego otwierania i zamykania okien z

zamontowanymi siłownikami podłączonymi do centrali RZN 440_-K. Zaprojektowany jest jako płaski, podtynkowy przełącznik z dwoma

klawiszami.

Do systemu oddymiania można podłączyć maksymalnie 3 przełączniki wentylacji LP1.

Przycisk alarmowy oddymiania RT 42 / RT 45:

Jest stosowany do ręcznego uruchamiania systemu oddymiania w przypadku pożaru. Wyposażony jest w diody sygnalizujące stan pracy

oraz nieprawidłowości w systemie. Maksymalnie do centrali RZN 440_-K można podłączyć 8 przycisków oddymiania.

Czujnik dymu OSD 23:

Do centrali oddymiania RZN 44xx-K można podłączyć do 14 czujek pożarowych

Ustalając ilość i rozmieszczenie optycznych czujek dymu OSD 23 należy kierować się geometrią pomieszczenia (powierzchnia, kształt

stropu, wysokość, itp.), przeznaczeniem oraz warunkami otoczenia z nadzorowanym pomieszczeniu. Należy je jednak umieścić w taki

sposób, aby możliwe było wczesne wykrycie pożaru przy zapewnieniu minimalnej ilości fałszywych alarmów. Pomieszczenia zamknięte,

w których czujki mogą być instalowane powinny znajdować się w powierzchni wolnej od dymu, pyłu, oparów substancji żrących i

powodujących korozję. Podczas eksploatacji niedopuszczalne jest powstanie rosy lub szadzi na powierzchniach czujki. Nadzorowane
